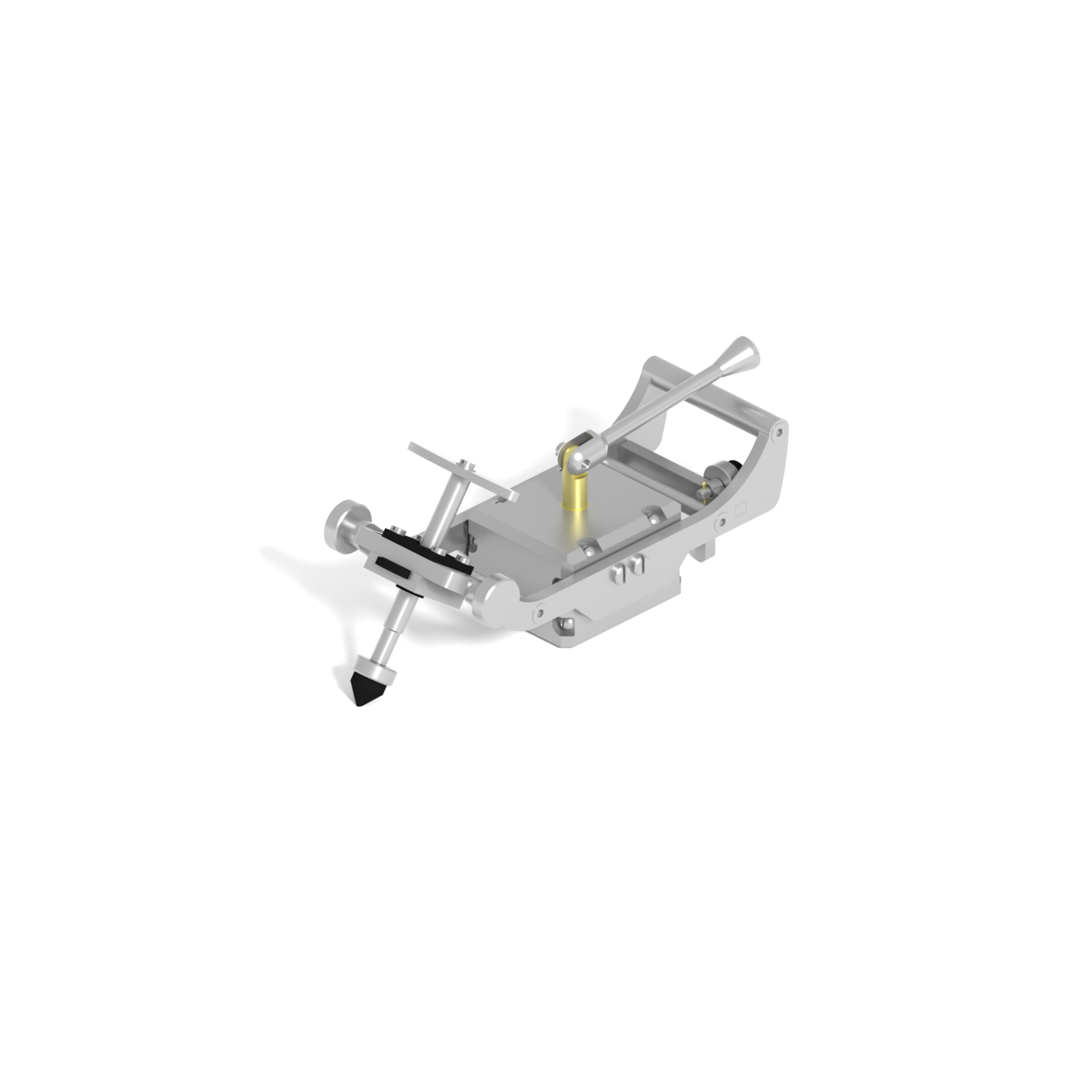

Консоль
Прижимное устройство

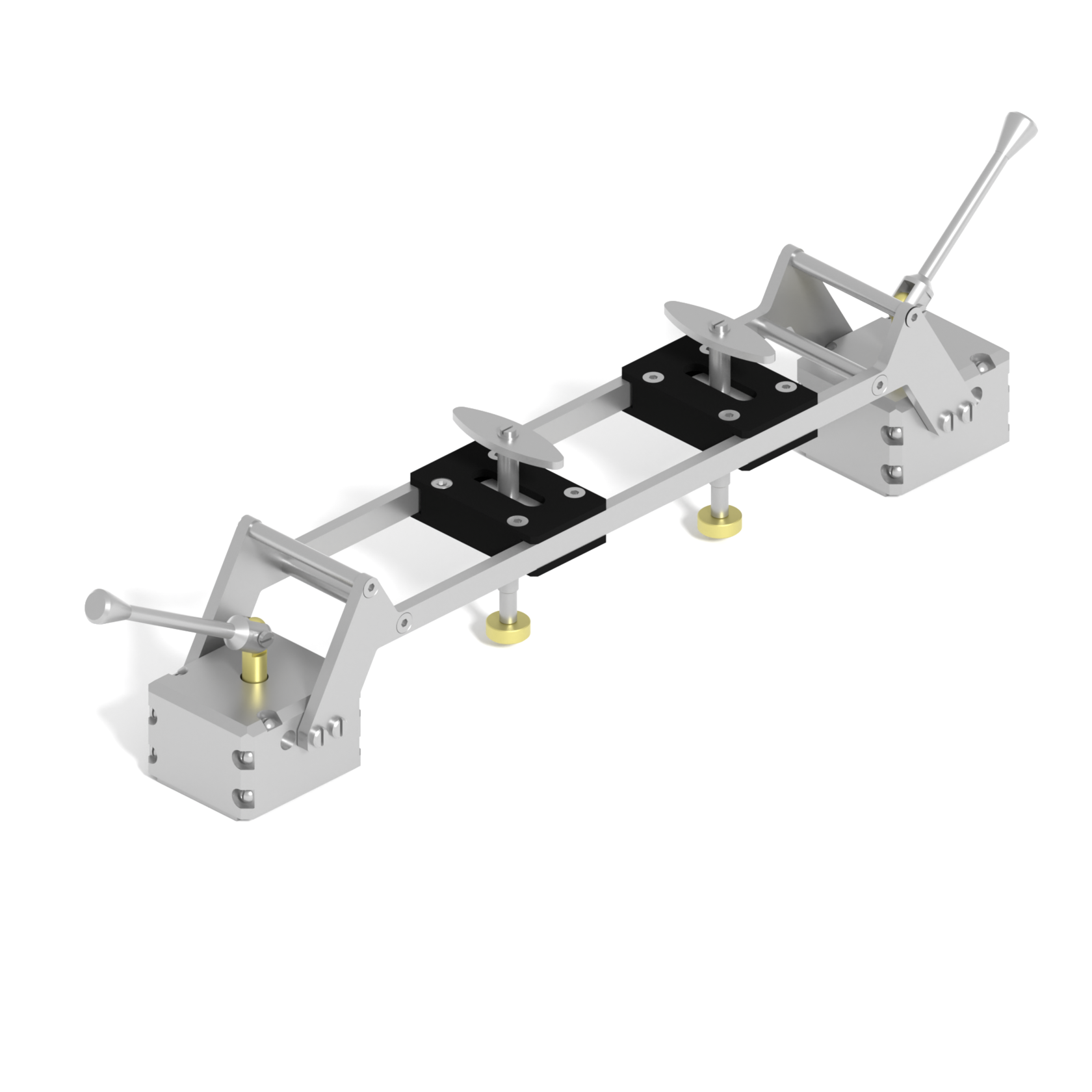

Мост-рамка МРБ-1000

Магнитное герметизирующее устройство (МГУ-2)

Технические характеристики

МГУ-2 схож с МР1000, но имеет широкую герметизирующую пластину. Крепление моста-рамки к аварийной емкости производится посредством двух магнитных блоков М500, аналогичных используемым в оснастке типа «Консоль». Магнитные блоки шарнирно скреплены с корпусом, внутри которого по направляющим перемещается каретка с узлом герметизации, включающим в себя нажимной винт и резиновый уплотняющий элемент.

В комплект поставки входят три размера уплотняющего элемента: 100х100мм, 150х150мм, 100х400мм. Замена одного герметизирующего элемента на другой занимает не более 5 секунд.

За счет перемещений каретки относительно корпуса и узла герметизации относительно каретки обеспечивается подвод герметизирующего элемента непосредственно к месту течи.

Поверхность, к которой будут крепиться магнитные блоки, рекомендуется предварительно очистить от грязи и другого покрытия, для уменьшения воздушного зазора.
Тип устройства Мост-рамка
Сила прижатия магнитных блоков к металлической поверхности Не менее 2*500 кгс
Диаметр герметизируемой емкости (трубопровода) От 400 мм
Габариты уплотняющего элемента, мм 104х100, 154х150, 104х400
Время установки, мин 1-2
Количество рабочих 1-2
Габариты, мм 624х108х129
Масса, кг 9.5
Срок службы Не менее 10 лет.
